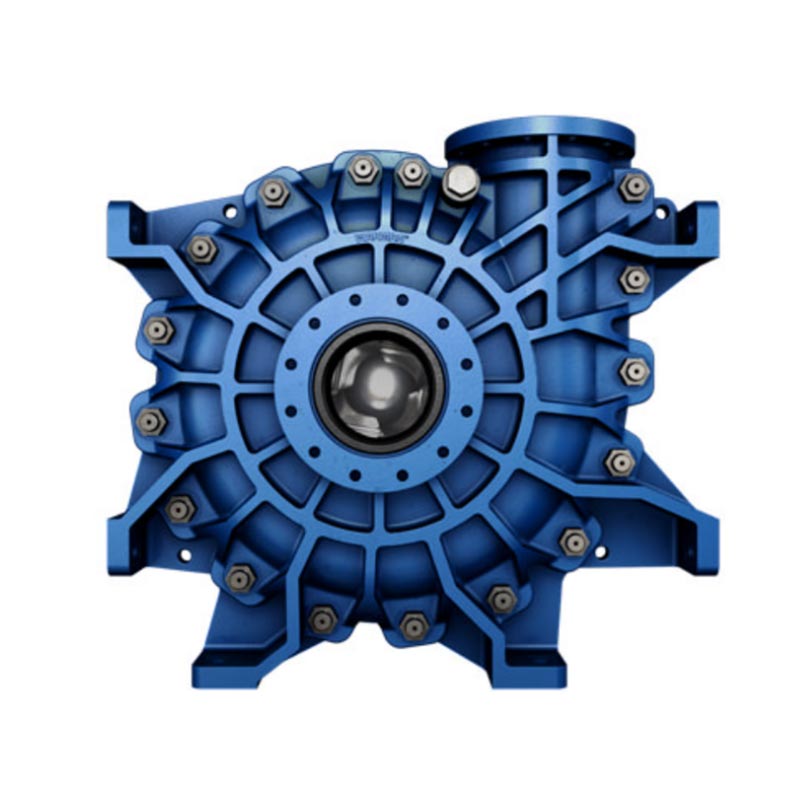

AHP AHPP Οριζόντια Αντλία ιλύος

Βασισμένη στη δημοφιλή αντλία της σειράς Warman® AH®, η οριζόντια αντλία πολτού Warman® AHP AHPP προσφέρει τα ίδια χαρακτηριστικά και πλεονεκτήματα με την αντλία AH®, συμπεριλαμβανομένων πανομοιότυπων υδραυλικών συστημάτων έως και 1000 psi.

Η ικανότητα υψηλής πίεσης επιτρέπει στο χρήστη να λειτουργεί πολλές αντλίες σε σειρά, όλες ενοποιημένες σε ένα αντλιοστάσιο, εξοικονομώντας έξοδα υποστήριξης συστημάτων όπως συστήματα παροχής νερού σε εναλλακτικό σχεδιασμό πολλών αντλιοστασίων κατά μήκος της γραμμής μεταφοράς.

Εύρος απόδοσης:

Μέγεθος: 4-18 ίντσες
Χωρητικότητα:60-7000m3/h
Κεφάλι: 10-73μ
Υλικό: Cr27, Cr28
Σφραγίδα: σφραγίδα συσκευασίας

Χαρακτηριστικά σχεδιασμού

• Οι αντλίες τύπου AHPP είναι πρόβολες, οριζόντιες, φυγοκεντρικές αντλίες πολτού. Είναι κατάλληλα για την παροχή ιλύων χαμηλής πυκνότητας για τμήματα μεταλλουργίας, εξόρυξης, άνθρακα και δομικών υλικών. Το στεγανοποιητικό άξονα υιοθετεί τόσο στεγανοποιητικό στυπιοθλίπτη όσο και φυγοκεντρική σφράγιση.
• Οι αντλίες τύπου AHPP λειτουργούν σε υψηλή ταχύτητα με μικρούς όγκους για εξοικονόμηση επιφάνειας δαπέδου. Οι πλάκες πλαισίου έχουν μεταβλητές, ανθεκτικές στη φθορά μεταλλικές επενδύσεις και η φτερωτή είναι κατασκευασμένη από μέταλλο ανθεκτικό στη φθορά.
• Ένας άξονας μεγάλης διαμέτρου με κοντή προεξοχή ελαχιστοποιεί την παραμόρφωση και τους κραδασμούς. Τα ρουλεμάν κυλίνδρων βαρέως τύπου στεγάζονται σε αφαιρούμενο φυσίγγιο ρουλεμάν. Ένας ελάχιστος αριθμός εάν οι διαμπερείς βίδες συγκρατούν το περίβλημα της αντλίας στο πλαίσιο. Ένα μέσο ρύθμισης της πτερωτής παρέχεται σε μια βολική θέση κάτω από το περίβλημα του ρουλεμάν.
• Τα χωρισμένα μισά του εξωτερικού περιβλήματος από χυτοσίδηρο ή όλκιμο σίδηρο περιέχουν τις επενδύσεις φθοράς και παρέχουν δυνατότητες υψηλής πίεσης λειτουργίας.
• Η πτερωτή μπορεί να είναι είτε χυτευμένο ελαστομερές είτε σκληρό μέταλλο. Τα βαθιά πλευρικά πτερύγια στεγανοποίησης ανακουφίζουν την πίεση στεγανοποίησης και ελαχιστοποιούν την ανακυκλοφορία. Τα χυτά σπειρώματα πτερωτής είναι καλύτερα κατάλληλα για πολτούς.
• Οι όψεις ζευγαρώματος σε σκληρές μεταλλικές επενδύσεις είναι κωνικές για να επιτρέπεται η θετική ευθυγράμμιση κατά τη συναρμολόγηση και να επιτρέπεται η εύκολη αφαίρεση των εξαρτημάτων για αντικατάσταση. Οι υδραυλικοί δακτύλιοι σφράγισης δίνουν θετική στεγανοποίηση μεταξύ των ζευγαρωμένων επιφανειών.
• Σχεδιασμένο για ένα ευρύ φάσμα διαβρωτικών και/ή διαβρωτικών εφαρμογών.
• Χρησιμοποιείται για πολτούς που περιέχουν υψηλές συγκεντρώσεις διαβρωτικών στερεών ή όπου απαιτείται εξαιρετικά στιβαρή και βαρέως τύπου αντλία.
• Όλες οι επιλογές στεγανοποίησης είναι διαθέσιμες σε αδένα ή μηχανικούς τύπους και περιλαμβάνουν τις επιλογές ροής.
• Τα μεγέθη κυμαίνονται από 3/2 έως 20/18.
• Διατίθεται σειρά εναλλακτικών πλαισίων για να ανταποκρίνονται σε διαφορετικές απαιτήσεις ισχύος μετάδοσης κίνησης. Χρησιμοποιείται για λειτουργία πολλών σταδίων υψηλής πίεσης (3.450 kPa έως 6.890 kPa).
• Η φυγοκεντρική αντλία λειτουργεί αυξάνοντας την πίεση από την είσοδο (χαμηλότερη πίεση) στην έξοδο (υψηλότερη πίεση).
